【新品發布】SYD-0766自動漢堡車轍試驗器

 一、引言

    車轍是瀝青道路的一種常見病害，直接影響路面的平整度、使用性能、行車安全及舒適，是我國瀝青混凝土路面破壞中最嚴重的形式之一。車轍試驗就是模擬實際車輪荷載在路面上行走而形成車轍的工程試驗方法，通過車輪在試件上反復行走，觀察和檢測試件的變形情況分析評價瀝青路面的高溫抗車轍性能。

    目前高速施工采用的大部分是改性瀝青（添加了高模量改性劑），還有部分的樹脂瀝青、混凝土瀝青，純粹的基質瀝青已經很少了，改性瀝青、樹脂瀝青、混凝土瀝青在常規車轍短時間（60min）下基本沒有壓痕，無法進行有效的分析，因此需要采用漢堡車轍進行檢測和評估。

    漢堡車轍可以在路面設計初期的瀝青配合比是否滿足瀝青路面壽命做數據分析評估，同時作為瀝青成品路面的檢測綜合評估手段已經普遍被高速施工企業認可，漢堡車轍可以通過對成品路面的取芯件檢測來評估是否達到公路設計要求，還有漢堡車轍的浸水試驗可以做路面水穩的檢測手段，對路面的水災害影響進行測評。

自動漢堡車轍試驗

國內車轍試驗與漢堡車轍試驗的主要集中在以下幾個方面：

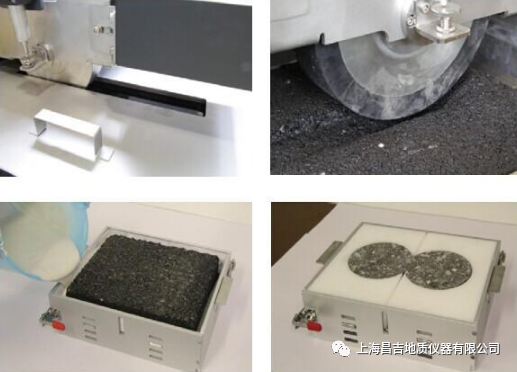

    1、漢堡車轍的試件，使用旋轉壓實(SGC)圓柱體試件和現場取芯試件，與實際施工時的壓實方式更加接近，且對集料的損傷很小，且現場取芯件可用于成品路面質量檢測。國內車轍廣泛使用輪碾成型，車轍試驗試件一般為300mmx300mmx50mm，空隙率與實際情況相差較大，僅限于混合料配合比試驗，并不適用于成品路面質量抽檢。漢堡車轍試驗采用試件加載至鋼輪往復運動20000次或者產生20mm形變?yōu)橹?。漢堡車轍試驗結果報告中包括：加載次數、最大壓痕、試驗溫度、蠕變斜率，剝落斜率，剝落變形點,這些都作為漢堡車轍試驗的評價指標。國外大量研究表明漢堡車轍和道路實際路用性能有很好的相關性，可對集料的質量，瀝青混凝土的硬度，短期老化的時間長度，瀝青的提煉過程和原油的質量，抗剝落劑的效果，壓實的溫以及水敏感性等指標進行評估。國內常規車轍是通過測量45min和60min時的車轍變形量計算動穩定度數據來評價抗車轍性能，相對檢測指標比較簡單和公路實際相關性差，存在實驗室車轍試驗已經滿足規范要求，但是現場實際路面性能不理想的現象。漢堡車轍試驗的各評價指標都是直接由車轍試驗的全過程時間━變形曲線而得，較比國內車轍試驗動穩定度由兩點而得受到試驗精度等因素的影響更小。

    2、漢堡車轍試驗可以改變?cè)囼?yàn)的環境，可以進行浸水和非浸水條件下的試驗，可在水下25℃到70℃的溫度范圍內進行的，其中最常用的溫度是45℃或50℃。國內常規車轍基本在60℃空氣浴下檢測。

    3、漢堡車轍試驗在國外已經被較多的用于評價瀝青混合料的水穩性能。剝落反彎點是相應于蠕變曲線和剝落曲線交點的鋼輪往復運動次數，此值用來評估瀝青混合料試件抗水損害的能力。國內水穩定性檢測大部分采用凍融劈裂作為檢測指標，浸水車轍試驗僅為一種正在探索中的用于評價瀝青混合料水穩性的試驗方法，目前尚無一致的評價指標。

    4、漢堡車轍采用11個數據采集點，國內的車轍一般采用單點數據采集，因此在數據精度和離異性方面，漢堡車轍優于常規車轍。

常規車轍和漢堡車轍比對表

上海昌吉漢堡車轍    SYD-0766自動漢堡車轍試驗儀

二、主要特點

1、計算機控制，操作簡單方便。

2、采用高精度位移傳感器，在大量程下精度優于±0.01mm。

3、自動控溫，自動生成和保存試驗結果。

4、采用絕對溫度傳感器采集溫度，溫控范圍寬、精度高、穩定性好。

5、采用PWM調制方式進行溫度PID控制，確保溫度無過沖。

6、溫度傳感器、位移傳感器的線性調制，能確保滿量程內線性度。

7、數據采集方式為在試模中心對稱的210mm的區域內采集11個點求其平均變形量，作為計算試驗結果時的變形量。

8、試驗停止方式有兩種可選，按時間停止或按圈數停止。

9、采用開放式工作臺，方便安裝和取下試模。

10、整機使用優質不銹鋼加工而成，美觀易清潔。
